В современных медицинских технологиях малоинвазивная хирургия и интервенционное лечение стали важными средствами лечения многих сложных заболеваний. Чтобы удовлетворить эти высокоточные и высоконадежные приложения, Армированные оплеткой трубки постепенно стали ключевыми компонентами медицинских устройств благодаря своим превосходным характеристикам и гибкости. Трубы, армированные оплеткой, значительно улучшают устойчивость к давлению на разрыв, прочность колонны и характеристики передачи крутящего момента трубы за счет внедрения металлической или волокнистой плетеной конструкции между двумя слоями материалов. Они широко используются в коронарной артерии, электрофизиологии, структурном сердце, периферической, неврологической, мочевой, респираторной и других областях.
Основное преимущество Армированные оплеткой трубки заключается в сочетании армирования из кевлара и оплетки из нержавеющей стали. Кевларовое волокно широко используется в аэрокосмической, пуленепробиваемой технике и других областях благодаря своей чрезвычайно высокой прочности на разрыв и легким свойствам. В армированных оплетками трубках кевларовое волокно используется в качестве армирующего слоя, что не только повышает прочность трубки, но также повышает ее гибкость и ударопрочность. Оплетка из нержавеющей стали дополнительно повышает коррозионную стойкость и износостойкость трубки, благодаря чему она может сохранять стабильную работу в суровых условиях.
Кроме того, конструкция футеровки из ПТФЭ Армированные оплеткой трубки имеет превосходную химическую совместимость и характеристики низкого трения. ПТФЭ (политетрафторэтилен) в качестве материала внутреннего слоя может эффективно предотвращать утечку жидкостей или газов и имеет чрезвычайно низкую проницаемость, что подходит для транспортировки продуктов высокой чистоты, пищевой промышленности, медицинского оборудования и других областей. Такая конструкция футеровки не только увеличивает срок службы трубы, но и снижает затраты на техническое обслуживание.
Армированные оплеткой трубки широко используются в медицинской сфере. Высокая точность, высокие характеристики контроля крутящего момента и хорошая биосовместимость медицинских плетеных трубок делают их важной частью ключевого медицинского оборудования, такого как минимально инвазивная хирургия и интервенционное лечение.
Например, Армированные оплеткой трубки в сочетании с материалом PI (полиимидом) и кевларовым волокном не только обладает превосходной прочностью и термостойкостью, но также обладает хорошими изоляционными характеристиками и эксплуатационной гибкостью, что подходит для различных медицинских устройств, таких как просветы проводников, инструменты для проколов и интервенционные оболочки.
При вмешательстве на коронарных артериях армированные оплеткой трубки используются в ключевом оборудовании, таком как баллонные катетеры и системы доставки аортального клапана. Его высокие характеристики контроля крутящего момента и хорошая устойчивость к разрывному давлению позволяют ему плавно перемещаться в сложных сосудистых структурах и обеспечивать безопасность и эффективность операции.
Кроме того, применение армированных оплеткой трубок в катетерах для электрофизиологического картирования, управляемых интродьюсерах, направляющих катетерах и другом оборудовании также демонстрирует отличные характеристики при высоких требованиях к точности и надежности.
Из каких структурных компонентов состоит Армированные оплеткой трубки ?

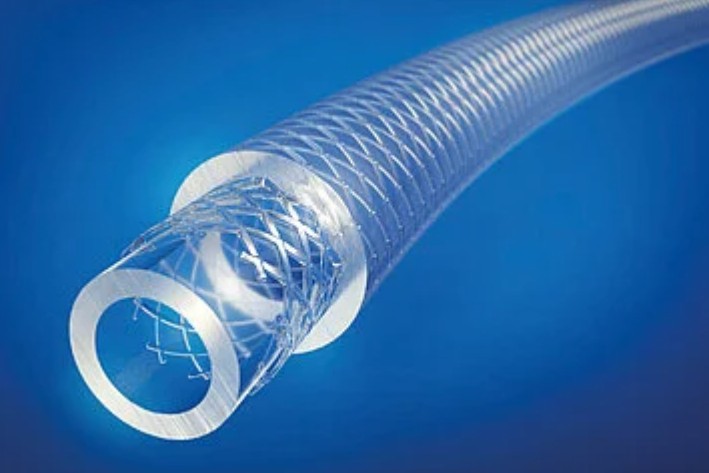

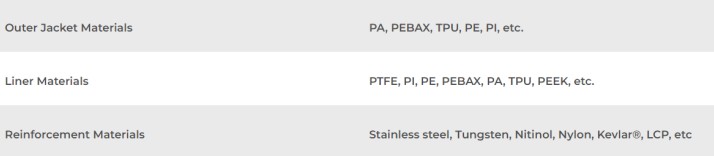

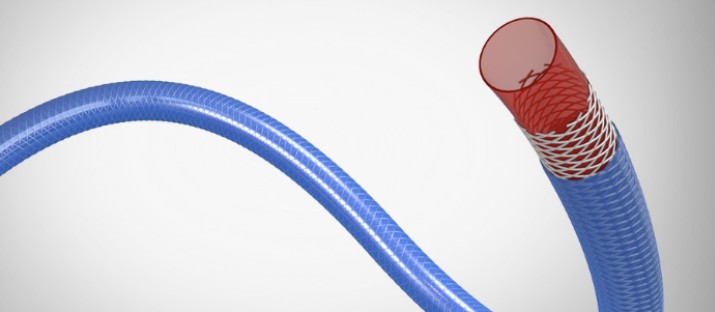

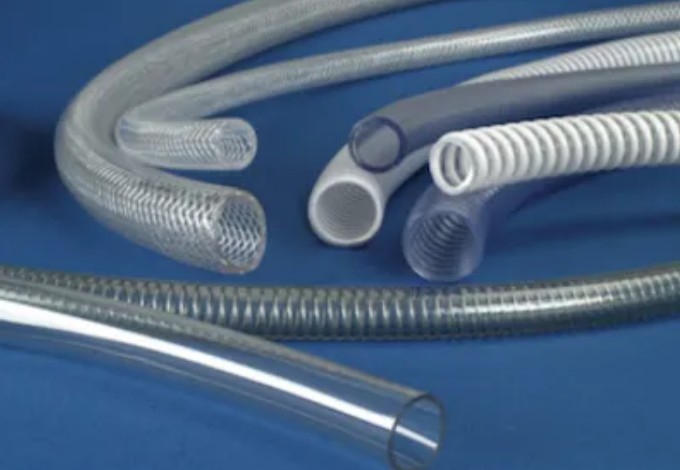

Структурные компоненты армированных оплеткой трубок обычно включают внутренний слой, средний слой и внешний слой, каждый слой имеет свою конкретную функцию и выбор материала. Ниже приводится подробный состав структуры:
Внутренний слой (лайнер): Внутренний слой находится в непосредственном контакте с жидкостью и должен обладать хорошей устойчивостью к среде и герметизирующими свойствами, чтобы гарантировать отсутствие загрязнения жидкости во время передачи. Обычные материалы внутреннего слоя включают PTFE (политетрафторэтилен), FEP (фторированный этиленпропилен), PEBAX (полиэфиримид), TPU (термопластичный полиуретан), PA (полиамид) и PE (полиэтилен).
Средний слой (армирующий слой): Средний слой представляет собой сердцевину армированной плетеной трубы, обычно сплетенной из металлической проволоки (например, проволоки из нержавеющей стали, проволоки из никель-титанового сплава) или волокна (например, Kevlar®, LCP). Этот слой не только обеспечивает необходимую прочность на разрыв и способность выдерживать давление, но также придает трубе превосходную гибкость при изгибе и износостойкость. Метод плетения может быть 1 на 1, 1 на 2 или 2 на 2, а плотность плетения обычно составляет от 25 до 125 точек на дюйм и может плавно регулироваться в соответствии с требованиями.
Внешний слой (защитный слой): Внешний слой расположен на внешней стороне, и его основная функция — защита армирующего слоя и внутреннего слоя от повреждений внешней средой. Обычные материалы внешнего слоя включают PEBAX, нейлон, ТПУ, ПЭТ (полиэстер), полиэтилен и т. д., которые обладают хорошей износостойкостью, устойчивостью к атмосферным воздействиям и устойчивостью к ультрафиолетовому излучению. Кроме того, к внешнему слою могут быть добавлены средства цветовой идентификации, антипирены и антистатики для удовлетворения конкретных требований применения.
Слой связи: В некоторых случаях для обеспечения плотного соединения слоев материалов между внутренним слоем и армирующим слоем устанавливают связующий слой. Связующий слой обычно изготавливается из специальных клеев или покрывающих материалов для улучшения прочности соединения между слоями и стабильности всей конструкции.
Другие дополнительные структуры:
Кольцо развития или точка развития: В некоторых медицинских целях, чтобы облегчить наблюдение с помощью рентгеновских лучей или других методов визуализации, к трубе добавляют кольцо проявки или точку проявки, которая обычно изготавливается из платино-иридиевого сплава, позолоченных или нерадиопрозрачных полимерных материалов.
Конструкция ребер жесткости: В некоторых случаях применения при высоком давлении или высоких нагрузках к внешней стороне трубы добавляются ребра жесткости для дальнейшего повышения ее структурной прочности и устойчивости.
Система гибки с управлением протяжным кольцом: В тех случаях, когда требуется точный контроль угла изгиба, можно спроектировать систему гибки, управляемую проволочным кольцом, чтобы гарантировать сохранение стабильной формы и характеристик трубы во время использования.
Какова основная роль армирующего материала? Армированные оплеткой трубки ?

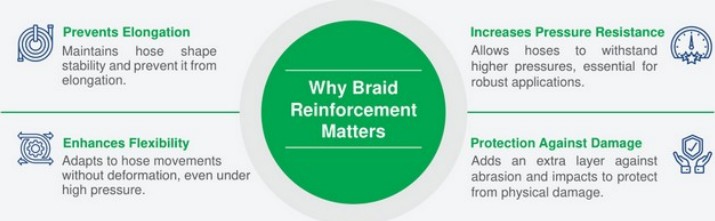

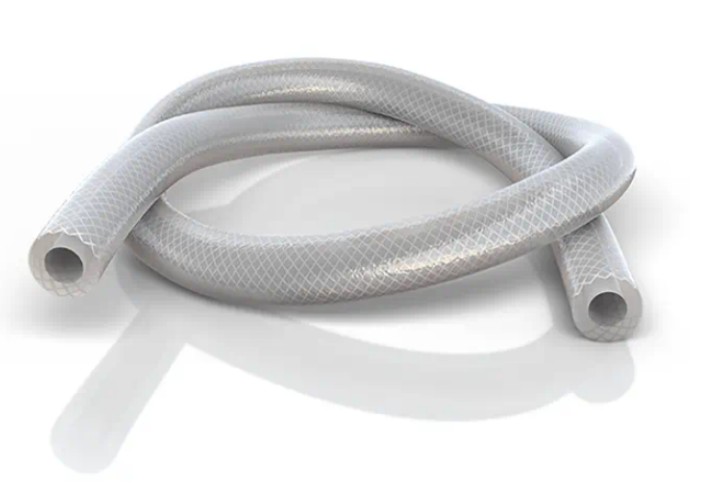

Армирующий материал армированной оплеткой трубки играет жизненно важную роль в улучшении ее характеристик. Армирующий материал обычно расположен в среднем слое трубы и формируется путем оплетки или намотки для повышения прочности, ударной вязкости и сопротивления трубы сжатию. Ниже приведены ключевые роли армирующего материала и его подробное описание:
1. Улучшите сопротивление сжатию:
Плетеные армирующие материалы (такие как проволока из нержавеющей стали, кевлар®, LCP и т. д.) могут значительно улучшить сопротивление трубы сжатию, так что она может сохранять структурную стабильность под высоким давлением. Например, плетеный армированный катетер, изготовленный из стальной проволоки 304 и медицинских полимерных материалов, может эффективно предотвратить сгибание катетера и повысить его устойчивость к сжатию. Кроме того, применение армированных оплеткой трубок в трубопроводах высокого давления также показывает, что армирующие материалы могут выдерживать гидравлическое давление до 5000 фунтов на квадратный дюйм.
2. Улучшенные характеристики контроля кручения:
Структурная конструкция плетеного армированного материала позволяет ему обеспечивать хорошие характеристики контроля кручения. В медицинских устройствах, таких как системы доставки аортального клапана и катетеры для электрофизиологического картирования, высокая эффективность контроля скручивания Армированные оплеткой трубки обеспечивает стабильность и точность катетера при сложных операциях. Кроме того, армирующий материал армированной оплеткой трубки также может оптимизировать ее характеристики кручения, регулируя угол и плотность оплетки.
3. Предотвратите удлинение и деформацию:
Плетеные армирующие материалы могут эффективно предотвратить удлинение или деформацию трубы во время использования. Например, в гидравлических системах армированные трубы в оплетке позволяют сохранять стабильность своей формы и избегать деформации из-за усталости материала даже при высоком давлении и динамических нагрузках. Эта особенность особенно важна для медицинских устройств, требующих точного контроля, таких как нейрососудистые микрокатетеры и управляемые оболочки.
4. Обеспечьте дополнительную защиту:
Плетеные армирующие материалы не только улучшают механические свойства трубы, но и обеспечивают ей дополнительную физическую защиту. Например, во взрывозащищенных гибких соединительных трубах средний армирующий слой обычно состоит из плетеной сетки или волокнистых армирующих материалов, которые могут эффективно предотвращать внешнее воздействие и износ, а также обеспечивать прочность и стабильность соединения. Кроме того, плетеные армирующие материалы могут дополнительно улучшить их износостойкость и противоскользящие свойства за счет увеличения шероховатости поверхности трубы или добавления противоскользящего покрытия.
5. Оптимизация использования материалов:
Структурная конструкция плетеных армирующих материалов позволяет оптимизировать их в соответствии с требованиями к силе компонентов, тем самым полностью раскрывая их преимущества в высокой прочности. Например, в композитных материалах плетеные сетки из волокон могут быть расположены направленно в соответствии с направлением силы компонента, чтобы повысить эффективность использования армирующих материалов. Такая конструкция не только улучшает общие характеристики трубы, но и снижает затраты на использование материала.
6. Адаптируйтесь к различным рабочим условиям:
Разнообразие и возможность регулировки плетеных армирующих материалов позволяют им адаптироваться к различным рабочим условиям. Например, в резиновых шлангах для атомной энергетики армирующий слой обычно соткан или намотан волокнистыми материалами. Эти материалы обладают высокой прочностью и ударной вязкостью, что позволяет эффективно улучшить свойства шланга на растяжение и сжатие. Кроме того, плетеные армирующие материалы также могут адаптироваться к различным условиям работы, регулируя методы их плетения (например, полотняное переплетение, саржевое переплетение, перекрестное переплетение и т. д.), гарантируя стабильную работу шланга в различных сложных условиях.
Применение Армированные оплеткой трубки
Армированные оплеткой трубки широко используются во многих областях медицины благодаря своим превосходным характеристикам и гибкости. Их высокие характеристики контроля крутящего момента и хорошая биосовместимость делают их важной частью ключевого медицинского оборудования, такого как минимально инвазивная хирургия и интервенционная терапия.
1. Коронарное вмешательство: Армированные оплеткой трубки играют важную роль в коронарном вмешательстве. Их высокая устойчивость к давлению и хорошие характеристики контроля скручивания позволяют им плавно проходить через сложные сосудистые структуры, обеспечивая безопасность и эффективность операции. Например, армированные оплеткой трубки используются в ключевом оборудовании, таком как баллонные катетеры и системы доставки аортального клапана.
2. Электрофизиологическое вмешательство: При электрофизиологическом вмешательстве высокие характеристики контроля скручивания и хорошая проводимость трубок, армированных оплеткой, делают их идеальным выбором для катетеров для электрофизиологического картирования. Они могут обеспечить точный контроль крутящего момента для обеспечения стабильной навигации катетера в сложных структурах сердца.
3. Структурные вмешательства на сердце: Армированные оплеткой трубки также широко используются при структурном вмешательстве на сердце. Их высокая опорная сила и хорошие характеристики устойчивости к изгибу позволяют им эффективно поддерживать имплантацию сложных структур, таких как сердечные клапаны.
4. Периферическое сосудистое вмешательство: При вмешательстве на периферических сосудах высокая гибкость и хорошая устойчивость к скручиванию трубок, армированных плетеной оплеткой, позволяют им адаптироваться к сложным сосудистым путям и обеспечивать плавное течение операции.
5. Неврологическое вмешательство: Применение Армированные оплеткой трубки особенно заметно при неврологическом вмешательстве. Его высокие характеристики контроля скручивания и хорошая биосовместимость позволяют ему проходить через сложные нервно-сосудистые структуры, обеспечивая точность и безопасность операции.
6. Мочевыделительное вмешательство: При урологическом вмешательстве высокая гибкость и хорошая устойчивость к изгибу армированной оплеткой трубки позволяют ей проходить через сложные структуры мочевой системы, обеспечивая плавное течение операции.
7. Респираторное вмешательство: Применение Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Микрокатетер: Применение Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Система доставки аортального клапана: Применение Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Управляемая оболочка: Применение Армированные оплеткой трубки в управляемых оболочках также очень заметен. Его высокие характеристики контроля скручивания и хорошие характеристики защиты от изгиба позволяют ему проходить через сложные сосудистые структуры, обеспечивая точность и безопасность операции.
11. Направляющие катетеры: Трубки, армированные оплеткой, также широко используются в направляющих катетерах. Его высокая гибкость и хорошие характеристики устойчивости к изгибу позволяют ему проходить через сложные сосудистые структуры, обеспечивая плавный ход операции.
Почему можно Армированные оплеткой трубки стать ключевым компонентом высокоточного медицинского лечения?
Армированные оплеткой трубки стали незаменимым и важным продуктом в современной медицине благодаря своим превосходным характеристикам и гибкому индивидуальному обслуживанию. Его эксплуатационные преимущества в основном отражаются в следующих аспектах:
Высокая устойчивость к разрывному давлению и прочность колонны: Трубы, армированные оплеткой, значительно повышают устойчивость трубки к давлению за счет внедрения металлической или волокнистой плетеной конструкции между двумя слоями материала. Такая конструкция позволяет сохранять структурную стабильность под высоким давлением и подходит для применений, требующих высокой надежности.
Например, в области медицины армированные оплеткой трубки широко используются в чрескожных коронарных катетерах, баллонных катетерах, нейрососудистых микрокатетерах и других устройствах для обеспечения их стабильности и безопасности в сложных сосудистых структурах.
Отличные характеристики передачи крутящего момента: Средний слой армированной оплеткой трубки обычно сплетен из металлической проволоки или волокон, и такая конструктивная конструкция обеспечивает хорошие характеристики контроля кручения.
В медицинских устройствах, таких как системы доставки аортального клапана и катетеры для электрофизиологического картирования, высокая эффективность контроля скручивания армированных оплеткой трубок обеспечивает точность и стабильность катетера при сложных операциях. Кроме того, плетеная армированная полиимидная трубка (PI), поставляемая Zeus, также обладает превосходными возможностями передачи крутящего момента и подходит для применений, требующих высокой гибкости и прочности.
Регулируемая жесткость: Армированные оплеткой трубки может регулировать комбинацию материалов и плотность плетения в соответствии с потребностями клиента, чтобы добиться индивидуальной настройки различной твердости. Такая гибкость позволяет ему адаптироваться к различным сценариям применения, от мягких катетеров до жестких опорных конструкций, для удовлетворения конкретных потребностей.
Например, плетеные трубки PI сочетают в себе высокую прочность и термостойкость материалов PI с гибкостью плетеных структур, образуя композитный трубчатый материал с превосходным контролем скручивания, гибкостью, прочностью и способностью к проталкиванию.
Короткие сроки поставки и стабильное производство: Поскольку материалы внутреннего и внешнего слоев могут производиться независимо, процесс производства труб, армированных оплеткой, более эффективен и может сократить цикл поставки. В то же время производственная среда обычно соответствует стандарту чистых помещений уровня 10 000, что гарантирует соответствие качества продукции требованиям применения медицинского оборудования. Этот эффективный метод производства не только повышает эффективность производства, но и снижает производственные затраты, делая продукт более конкурентоспособным на рынке.
Индивидуальный сервис: Индивидуальное обслуживание Армированные оплеткой трубки это изюминка. Клиенты могут выбирать материалы внутреннего и внешнего слоев, а также армирующие материалы, такие как PTFE, PI, PEBAX, TPU, PA и т. д., в соответствии с конкретными потребностями и потребностями различных сценариев применения.
Например, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Постобработка: Чтобы еще больше улучшить характеристики и применимость продукта, армированные оплеткой трубки обычно подвергаются ряду постобработок, таких как формование наконечников, склеивание, конусность и другие процессы. Эти обработки могут улучшить возможности подключения и работоспособности трубки, делая ее более надежной в сложных условиях. Например, как внутренний, так и внешний слои плетеной трубки PI покрыты усовершенствованным методом погружения, обеспечивающим хорошую химическую совместимость и механические свойства.
Будущая тенденция развития Армированные оплеткой трубки главным образом отражается в следующих аспектах:
Материальные инновации: С развитием новых технологий изготовления материалов в Армированные оплеткой трубки будут использоваться более высокопроизводительные волокнистые материалы, такие как арамид, углеродное волокно и т. д., чтобы улучшить их легкие и высокопрочные характеристики. В то же время будет увеличиваться применение экологически чистых материалов, таких как перерабатываемые и биоразлагаемые материалы, что приведет отрасль к устойчивому развитию.
Технический прогресс: Применение intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Расширение областей применения: Области применения Армированные оплеткой трубки будет расширяться, особенно в области медицинского оборудования (такого как эндоскопы и катетеры), новой энергетики (оборудование для ветровой и солнечной энергии) и т. д. С ускорением урбанизации и популяризацией концепции строительства умного города растет спрос на интеллектуальное управление системами подземных трубопроводных сетей, что откроет новые возможности для разработки армированных оплеткой трубок.
Интеллект и устойчивость: С развитием технологии Интернета вещей компания Braid Reinforced Tubings будет интегрировать больше датчиков и модулей связи для осуществления мониторинга в реальном времени и загрузки данных о состоянии трубопровода, а также для обеспечения более точной информационной поддержки при обслуживании городских трубопроводных сетей. В то же время, благодаря продвижению концепции экономики замкнутого цикла, при производстве плетеных армированных трубок будет использоваться больше материалов, пригодных для вторичной переработки, чтобы снизить воздействие на окружающую среду.
Индивидуальный сервис: В будущем индивидуальное обслуживание армированных трубок с оплеткой станет более гибким и позволит удовлетворить потребности различных сценариев применения. Например, за счет оптимизации формулы материала и производственного процесса армированные пластиковые трубы будут иметь лучшие механические свойства и химическую стабильность, что позволит адаптироваться к более требовательным условиям применения. Кроме того, с усилением тенденций индивидуального потребления, армированные плетеные трубы будут предоставлять более индивидуальные услуги, такие как специальные спецификации и функциональная настройка, для удовлетворения потребностей в различных случаях.
Благодаря постоянному развитию материаловедения и инженерных технологий диапазон характеристик и применения армированных оплеткой трубок будет и дальше расширяться. В будущем сочетание армирования из кевлара и оплетки из нержавеющей стали будет более полно отвечать потребностям в большей прочности и меньшем весе. В то же время конструкция футеровки из ПТФЭ и труб высокого давления также будет более продуманной, чтобы соответствовать требованиям высокой точности в сложных условиях работы.
В медицинской сфере, Армированные оплеткой трубки продолжит способствовать развитию минимально инвазивной хирургии и интервенционного лечения, особенно в высокоточных областях, таких как нейроваскулярная и сердечно-сосудистая хирургия. В промышленной сфере его применение в условиях высокого давления, устойчивости к коррозии и ударам будет продолжать расширяться, обеспечивая мощную поддержку интеллектуального и экологически чистого производства.
