Быстрый ответ: Что Медицинские полиимидные трубки Используется для
Медицинские полиимидные трубки представляют собой тонкостенные высокоэффективные пластиковые трубки, экструдированные или отлитые из полиимидной смолы, используемые в основном в качестве прокладки, оболочки или структурного слоя внутри катетеров, микрокатетеров, проводников и других минимально инвазивных устройств доставки. Он выбран потому, что из полиимида можно формовать очень тонкие и точные стенки, в некоторых конструкциях под 0,001 дюйма , сохраняя при этом значительную прочность на разрыв, высокую температурную стабильность и стойкость к растворителям - сочетание, с которым обычно не могут сравниться простые нейлоновые или стандартные трубки из ПТФЭ при одинаковой толщине стенок. Обычное применение включает вкладыши катетера, стержни микрокатетера, покрытия проводников, вкладыши интродьюсера, устройства доступа к нервно-сосудистой и сердечно-сосудистой системе, компоненты доставки лекарств и каналы для эндоскопических инструментов.
В разделах ниже рассматриваются свойства материала, внутренняя структура, размеры, сравнение полиимида с ПТФЭ и ПЭЭК, аспекты производства, а также ряд часто задаваемых вопросов, собранных в ходе реальных разработок устройств и обсуждений поставщиков медицинских полиимидных трубок.

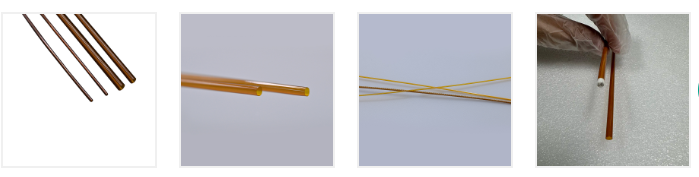

Что на самом деле представляют собой медицинские полиимидные трубки
Полиимид — ароматический полимер, построенный из повторяющихся имидных связей, химическая структура, которая придает материалу необычную для пластика термическую и механическую стабильность. В виде трубок полиимидная смола обычно перерабатывается посредством экструзии или методом непрерывного литья на оправку, что является одной из причин, почему толщина стенок медицинских полиимидных трубок может быть намного меньшей, чем та, которую может надежно удерживать экструзия большинства других инженерных пластиков. Готовая трубка часто имеет характерный оттенок от янтарного до золотисто-коричневого, характерный для полиимидных пленочных материалов, - визуальный признак, который также позволяет легко идентифицировать ее во время сборки.
Поскольку тонкостенные медицинские полиимидные трубки сохраняют небольшой внешний профиль устройства, в то же время обеспечивая реальную механическую поддержку, их часто выбирают в качестве основного вкладыша внутри многослойных стержней катетеров, где каждая доля миллиметра добавленной толщины стенки уменьшает пространство, доступное для рабочего просвета. Это основная причина, по которой полиимидные трубки для микрокатетеров и других нейрососудистых инструментов с ограниченным пространством стали стандартным выбором среди инженеров устройств, работающих над платформами доступа малого диаметра.
Полиимидные трубки также ценятся за поверхность с относительно низким коэффициентом трения и постоянный допуск на внутренний диаметр, оба из которых имеют значение, когда трубка используется в качестве полиимидной прокладки для катетера, вокруг которой будет построен более жесткий внешний стержень или армирующая оплетка.
Внутри трубки: типичная многослойная конструкция
Медицинские полиимидные трубки редко используются отдельно в готовом устройстве. Чаще всего это базовый или прокладочный слой внутри многослойного катетера или конструкции оболочки. На диаграмме в разрезе ниже показано обычное расположение, хотя точное сочетание слоев зависит от конструкции устройства.
- Внешнее покрытие - дополнительный смазывающий внешний слой или внешний слой с цветовой маркировкой, наносимый на базовую трубку для удобства обращения и идентификации.
- Армирование оплеткой или спиралью - дополнительная металлическая или полимерная оплетка, расположенная между слоями для повышения устойчивости к перегибам и передачи крутящего момента.
- Полиимидная стенка (базовая труба) - первичный экструдированный или литой полиимидный слой, который обеспечивает большую часть механических и термических характеристик трубки.
- Люмен (внутреннее отверстие) - открытый канал, проходящий через трубку, размер которого соответствует целевой функции устройства, такой как путь проводника или канал доставки лекарственного средства.
- Полная длина трубки - непрерывные готовые трубки, изготовленные до того, как они будут разрезаны на рабочую длину, специфичную для устройства.
Ключевые свойства, имеющие значение для проектирования устройств
Термическая стабильность
Полиимид сохраняет свои механические свойства в более широком диапазоне температур, чем большинство пластиковых трубок, используемых в медицинских устройствах, что важно на этапах склеивания оплавлением, циклах стерилизации и любых процессах, в которых трубка подвергается воздействию тепла, в то время как к ней прикрепляются другие компоненты.
Механическая прочность относительно толщины стенки
Отличительной чертой медицинских полиимидных трубок является то, какую прочность на разрыв они сохраняют даже при чрезвычайно тонкой толщине стенок. Именно это позволяет инженерам создавать устройства небольшого внешнего диаметра, которые по-прежнему устойчивы к разрывам и расслоениям во время навигации по извилистым анатомическим образованиям.
Химическая стойкость и устойчивость к растворителям
Полиимид хорошо выдерживает воздействие многих распространенных растворителей и чистящих средств, используемых при производстве устройств, что снижает риск разрушения вкладыша на последующих этапах склеивания, нанесения покрытия или оплавления в конструкции многослойного катетера.
Диэлектрическая и электрическая изоляция
Полиимид — сильный электрический изолятор, свойство, которое перешло к его широкому использованию в гибких схемах и изоляции проводов за пределами медицины, и которое становится актуальным в устройствах, которые интегрируют чувствительные или абляционные элементы рядом с трубкой.
Характеристики поверхности для сборки устройства
Относительно гладкая внутренняя поверхность с низким коэффициентом трения и жесткие допуски по внутреннему диаметру делают полиимидную трубку практичной в качестве полиимидной прокладки для катетера, через которую во время процедуры будут неоднократно проходить проводники или другие инструменты.
Типичный выбор в зависимости от применения устройства
В таблице ниже приведены общие диапазоны внутренних диаметров, наблюдаемые в распространенных категориях устройств, в которых используются медицинские полиимидные трубки для катетеров и связанных с ними систем доставки. Точный размер всегда определяется конкретной конструкцией устройства и целевой анатомией.
| Категория устройства | Типичный внутренний диаметр | Типичная роль уровня |
|---|---|---|
| Нейроваскулярный микрокатетер | Около 0,4 мм | Базовая прокладка под косу |
| Диагностический катетер | Около 0,9 мм | Внутренний вкладыш |
| Вкладыш для проводника | Около 0,3 мм | Покрытие или крышка катушки |
| Вкладыш оболочки интродьюсера | Около 1,2 мм | Внутренний вкладыш under braid |
| Эндоскопический рабочий канал | Около 2,8 мм | Вкладыш рабочего канала |
| Катетер для доставки лекарств | Около 0,6 мм | Вкладыш просвета доставки |
Общие варианты толщины стенки и допуски
Тонкостенные медицинские полиимидные трубки обычно производятся со стенками различной стандартной толщины, что дает разработчикам устройств отправную точку, прежде чем запрашивать какой-либо индивидуальный размер. Поскольку допуски на экструзию полиимида могут быть жесткими по отношению к общей толщине стенок, даже самые тонкие стандартные варианты остаются практичными для несущих облицовок, а не для чисто косметических покрытий.
Полиимид в сравнении с ПТФЭ и ПЭЭК для медицинских трубок
Трубки из ПТФЭ широко используются там, где приоритетом являются чрезвычайно низкое трение и широкая химическая инертность, но их, как правило, нельзя экструдировать до тех же тонких стенок с жесткими допусками, которые достигаются у медицинских полиимидных трубок, и они имеют тенденцию более склонны к ползучести под нагрузкой. Трубы из ПЭК обладают высокой механической прочностью и часто выбираются для более жестких секций вала, но толщина их стенок при очень малых диаметрах обычно менее выгодна, чем у полиимида, и из этого материала сложнее изготавливать сверхтонкие вкладыши.
На практике во многих конструкциях многослойных катетеров в качестве внутренней оболочки используется полиимид из-за его тонкостенной прочности и точности размеров, ПТФЭ в качестве смазывающего внутреннего покрытия, где приоритетом является скольжение, а также ПЭК или аналогичные конструкционные пластики в более жестких проксимальных частях стержня, где объемная механическая прочность имеет большее значение, чем толщина стенок.
| Недвижимость | Полиимид | ПТФЭ | ПЭК |
|---|---|---|---|
| Тонкие стены | Очень высокий | Умеренный | Нижний |
| Поверхностная смазывающая способность | Умеренный | Очень высокий | Умеренный |
| Массовая механическая прочность | Хорошо справляется с тонкими стенами | Нижний, prone to creep | Высокий |
Сохранение свойств при повышенной температуре
Склеивание оплавлением, этапы термоусадки и процессы стерилизации подвергают компоненты катетера воздействию повышенной температуры во время производства или подготовки. В приведенной ниже иллюстративной диаграмме сравниваются тенденции относительного сохранения свойств полиимида, ПТФЭ и ПЭЭК при повышении температуры обработки или использования, основываясь на общих закономерностях поведения материалов, на которые обычно ссылаются в ресурсах по разработке полимеров, а не на конкретных лабораторных испытаниях.
Где обычно используются медицинские полиимидные трубки
Полиимидные трубки для микрокатетеров являются одним из наиболее заметных применений, но этот материал можно найти и в более широком наборе категорий устройств, если принять во внимание его преимущества в тонкости стенок и стабильности размеров.
- Устройства нейроваскулярного доступа, включая микрокатетеры, используемые для навигации по мелким извилистым сосудам головного мозга.
- Сердечно-сосудистые катетеры, в которых полиимидная оболочка катетера поддерживает плетеный или спиральный внешний стержень.
- Покрытия и вкладыши для проводников, которым требуется тонкое, стабильное по размерам внешнее покрытие.
- Интродьюсерные оболочки и системы доставки для структурных операций на сердце и периферических сосудах.
- Эндоскопические инструментальные каналы и вкладыши рабочих каналов.
- Просветы катетеров для доставки лекарств и жидкостей, где важна химическая устойчивость к доставляемому агенту.
- Электрофизиологические и диагностические стержни катетеров, сочетающие полиимидный вкладыш с чувствительными или абляционными компонентами.
Факторы производства для инженеров устройств
Экструзия в сравнении с многослойной совместной экструзией
Однослойные медицинские полиимидные трубки хорошо работают в качестве отдельного вкладыша, но многие конструкции требуют многослойных или многопросветных конструкций, изготавливаемых в рамках единого непрерывного процесса, что уменьшает количество последующих этапов сборки и соединений в готовом устройстве.
Интеграция оплетки и катушки
Когда требуется передача крутящего момента или устойчивость к перегибам, перед нанесением внешней оболочки поверх полиимидной базовой трубки добавляется слой оплетки или катушки, и этот процесс требует строгого контроля однородности размеров нижележащего вкладыша, чтобы избежать неравномерного армирования.
Цветовое кодирование и идентификация
Поскольку в одном устройстве может присутствовать несколько просветов или слоев, во время производства часто используются внешние покрытия или пигментированные слои с цветовой кодировкой, чтобы помочь операторам и специалистам по сборке различать трубки одинакового размера.
Запросы на нестандартные размеры и допуски
Стандартные варианты толщины и диаметра стенок охватывают большинство распространенных платформ устройств, но работа с поставщиком полиимидных трубок медицинского назначения, который может удовлетворить запросы по индивидуальным размерам, полезна для устройств с необычными требованиями к просвету или профилю.
Распространенные ошибки, которых следует избегать при выборе полиимидных трубок
- Указание толщины стенки без подтверждения того, как она взаимодействует с запланированным слоем армирования оплетки или катушки.
- Не учитывается разница в смазывающей способности поверхности по сравнению с ПТФЭ, когда эффективность скольжения проводника является приоритетом.
- Предполагая, что единая толщина стенки подходит для всей длины устройства, вместо того, чтобы учитывать конические или переходные зоны.
- Выбор поставщика без подтверждения допуска на внутренний диаметр для применений с ограниченным просветом.
- Пропускаем ранние разговоры с производителем медицинских трубок из полиимида о том, как трубка будет соединяться с соседними слоями во время сборки.
О полимерных материалах Нинбо Линстант
С момента своего основания в 2014 году компания Ningbo Linstant Polymer Materials Co., Ltd. специализируется на экструзионной обработке, нанесении покрытий и последующей обработке медицинских полимерных трубок. Внимание компании к производителям медицинского оборудования сосредоточено на точности, стабильной производительности и разнообразных возможностях разработки процессов.
Linstant управляет контролируемым цехом площадью почти 20 000 квадратных метров, оснащенным 15 импортными экструзионными линиями, охватывающими шнеки различных размеров с возможностью одно-, двух- и трехслойной совместной экструзии, восемью экструзионными линиями из PEEK, двумя линиями литья под давлением, около 100 комплектами ткацкого, пружинного и нанесения покрытия оборудования, а также сорок комплектами сварочного и формовочного оборудования.
Ассортимент продукции включает экструдированные одно- и многослойные трубки, одно- и многопросветные трубки, одно-, двух- и трехслойные баллонные трубки, спиральные и плетеные армированные оболочки, трубки из специального инженерного материала PEEK и PI, а также ряд решений для обработки поверхности. Как производитель медицинских полиимидных трубок и поставщик медицинских полиимидных трубок, Linstant следует философии, согласно которой материалы являются основой, а мастерство является ключевым, создавая взаимосвязанные платформы для фторопласта, полиимидов, процессов плетения и обработки поверхности.
Действуя через дочерние компании, которые управляют своими собственными специализированными областями, сохраняя при этом тесную координацию, группа работает над углублением инноваций в продукции и качеством услуг в качестве поставщика полиимидных трубок медицинского назначения для партнеров в отрасли медицинских технологий.
Часто задаваемые вопросы
Вопрос 1. Что такое медицинские полиимидные трубки?
Тонкостенная пластиковая трубка, экструдированная или отлитая из полиимидной смолы, используемая в качестве прокладки, оболочки или структурного слоя внутри катетеров, микрокатетеров и аналогичных минимально инвазивных устройств.
В2. Для чего нужны полиимидные трубы?
Он обычно используется в качестве вкладыша катетера, компонента стержня микрокатетера, покрытия проводника, вкладыша интродьюсера и вкладыша рабочего канала в эндоскопических инструментах.
Вопрос 3. Почему полиимид используется в медицинских изделиях?
Он сочетает в себе очень тонкую достижимую толщину стенки со значительной прочностью на разрыв, термической стабильностью и химической стойкостью - сочетанием, которое трудно сопоставить с другими пластиками для трубок с той же толщиной стенок.
Вопрос 4. В чем преимущества полиимидных трубок?
Ключевые преимущества включают прочность тонких стенок, жесткие допуски по размерам, высокую температурную стабильность, хорошую химическую стойкость и сильные электроизоляционные свойства.
Вопрос 5. В каких случаях используются медицинские полиимидные трубки?
В нейрососудистых и сердечно-сосудистых катетерах, микрокатетерах, вкладышах проводников, интродьюсерах, эндоскопических каналах и катетерах для доставки лекарств обычно используются полиимидные трубки.
Вопрос 6. Подходят ли полиимидные трубки для катетеров?
Да, полиимидные трубки для катетеров являются распространенным выбором в качестве внутреннего слоя оболочки, особенно в конструкциях катетеров малого диаметра и многослойных стержней.
Вопрос 7. В чем разница между трубками из полиимида и ПТФЭ?
Полиимид generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Вопрос 8. Полиимид или PEEK: что лучше для медицинских трубок?
Ни то, ни другое не лучше в целом. Полиимид подходит для тонкостенных вкладышей, а PEEK часто выбирают для более жестких проксимальных участков стержня, где объемная механическая прочность имеет большее значение, чем толщина стенки.
