Почему Армированные полиимидные трубки Является предпочтительным выбором для медицинских катетеров
Медицинские армированные полиимидные трубки используются в катетерах, поскольку они сочетают в себе чрезвычайно тонкую стенку с высокой прочностью на разрыв, точной передачей крутящего момента и высокой устойчивостью к перегибам. , что позволяет инженерам устройств создавать стержни катетеров, которые проходят по узким, извилистым сосудистым путям, не жертвуя при этом проталкиваемостью или структурной целостностью. Полиимидная смола сама по себе уже обеспечивает превосходную стабильность размеров и химическую стойкость, а когда добавляется плетеный или спиральный металлический армирующий слой, трубка приобретает механическую прочность, необходимую для толкающих, крутящих и изгибающих движений, которые требуются при интервенционных процедурах. Эта комбинация является причиной того, что армированный полиимид стал стандартным методом изготовления направляющих катетеров, микрокатетеров, интродьюсеров и устройств доступа, используемых при процедурах на сердечно-сосудистой, нейрососудистой и периферической сосудистой системе.
В разделах ниже рассматриваются материаловедение, армирующие конструкции, различия в характеристиках по сравнению с неармированными трубками, общие области применения и производственные аспекты, которые формируют готовый армированный стержень катетера из полиимида.

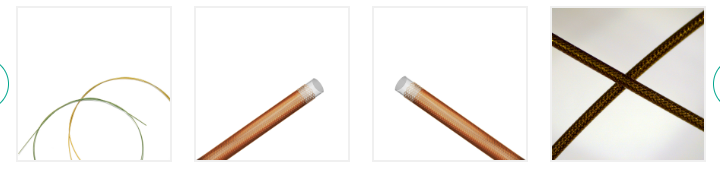

Что такое медицинские армированные полиимидные трубки
Армированные полиимидные трубки для катетеров представляют собой композитную трубчатую конструкцию, состоящую из базового полиимидного слоя, металлического армирующего слоя, такого как проволока из нержавеющей стали или никель-титановой проволоки, и часто вторичной полимерной оболочки. Полиимидный слой, обычно наносимый сначала методом литья из растворителя или методом экструзии, образует очень тонкую и стабильную по размерам внутреннюю стенку. Затем в процессе плетения или намотки тонкая проволока наматывается на базовый слой, после чего внешнее полимерное покрытие фиксирует армирование на месте и создает гладкую, непрерывную внешнюю поверхность.
Именно из-за этого многоуровневого подхода конструкцию часто называют плетеная полиимидная трубка катетера или полиимидная трубка, армированная спиралью, в зависимости от рисунка, используемого для слоя проволоки. Плетеные конструкции обычно способствуют передаче крутящего момента и устойчивости к разрывному давлению, тогда как спиральные конструкции обеспечивают гибкость и устойчивость к перегибам вдоль изогнутой анатомии.
Основные строительные слои
- Внутренний полиимидный вкладыш: обеспечивает гладкую поверхность просвета с низким коэффициентом трения и тонкую, стабильную по размерам базовую стенку
- Армирующий слой: плетеная или свернутая тонкая проволока, обеспечивающая контроль крутящего момента, прочность на разрыв и устойчивость к излому
- Внешняя полимерная оболочка: фиксирует армирование в нужном положении и создает гладкий внешний профиль для прохождения через сосудистую сеть
Ключевые свойства материала, которые делают полиимид подходящим для катетеров
Полиимид выбран в качестве базового слоя для армированных трубок катетера из-за баланса тонкостенной прочности, термической стабильности и химической стойкости. По сравнению со многими другими конструкционными полимерами, используемыми в экструдированных медицинских трубках, полиимид позволяет более тонкой стенке выдерживать аналогичную механическую нагрузку, что напрямую поддерживает катетер меньшего внешнего диаметра, не теряя при этом размера просвета.
Поскольку неармированный полиимид относительно жесткий и может быть склонен к перегибам при резких радиусах изгиба, инженеры по катетеризации добавляют плетеное или спиральное армирование, чтобы компенсировать умеренную гибкость, сохраняя при этом преимущества прочности и тонкостенности базового полимера. Это одна из основных причин медицинские армированные полиимидные трубки указан вместо использования только полиимида в большинстве конструкций стержня катетера.
Как плетение и намотка улучшают работу стержня катетера
Армирование добавляется к полиимидной трубке для решения трех практических проблем, с которыми инженеры сталкиваются при проектировании стержней катетера: сохранение проходимости просвета во время изгиба, передача вращательного момента от проксимального конца к дистальному кончику и сопротивление внутреннему давлению, создаваемому во время введения контрастного вещества или раздувания баллона. Плетеный слой, обычно изготовленный из тонкой проволоки из нержавеющей стали или никель-титановой проволоки, сплетенной крест-накрест, равномерно распределяет нагрузку по окружности трубки и особенно эффективен для взаимно однозначной передачи крутящего момента в направляющих катетерах и системах доставки.
Напротив, спиральный слой наматывает одинарную или двойную проволоку по спирали по длине трубки. Усиление спирали обычно предпочтительнее на участках катетера, которым необходимо изгибаться через узкие анатомические изгибы, например, дистальные сегменты микрокатетера, поскольку открытый шаг спирали противостоит перекручиванию, в то же время позволяя стержню плавно сгибаться.
Сравнение образцов армирования
Многие готовые стержни катетеров не имеют единого типа армирования по всей длине. Вместо этого в проксимальном сегменте может использоваться более плотная оплетка для обеспечения возможности проталкивания и крутящего момента, в то время как в дистальном сегменте для обеспечения гибкости используется открытая катушка - метод, называемый конструкцией переменной жесткости или переходной зоны. Этот гибридный подход распространен в армированная полиимидная трубка для микрокатетеров где дистальный кончик должен перемещаться по небольшим извилистым сосудам, в то время как проксимальный стержень все еще должен передавать толкающую силу.
Сравнение характеристик: армированные и неармированные полиимидные трубки
Практическая ценность добавления армирующего слоя становится яснее при сравнении армированных и неармированных полиимидных трубок по эксплуатационным характеристикам, которые наиболее важны при использовании катетеров. Неармированные полиимидные трубки хорошо работают в прямых приложениях с низким крутящим моментом, например, в некоторых интродьюсерах или защитных оболочках, но их эффективность ограничена в сценариях, требующих многократного изгиба, передачи крутящего момента или более высокой устойчивости к разрывному давлению.
Сводка сравнения
| Фактор производительности | Неармированный Polyimide | Усиленный Polyimide |
|---|---|---|
| Крутящий момент Transmission | Ограниченный | Сильный, почти один в один |
| Сопротивление излому | Умеренный | Улучшено вдоль кривых |
| Давление разрыва Tolerance | Нижний | Высокийer |
| Типичное применение | Простые ножны, вкладыши | Стержни катетеров, системы доставки |
Где используются медицинские армированные полиимидные трубки
Армированные полиимидные трубки используются в широком спектре категорий минимально инвазивных устройств, поскольку одни и те же основные преимущества — тонкая стенка, высокая прочность и предсказуемый изгиб — применимы ко многим различным клиническим потребностям. В следующей таблице перечислены распространенные категории устройств, в которых обычно встречается данная конструкция трубок.
| Категория устройства | Почему Reinforced Polyimide Is Used |
|---|---|
| Направляющие катетеры | Крутящий момент control and thin wall for larger inner lumen |
| Микрокатетеры | Гибкийibility with kink resistance in small vessels |
| Чехлы для доставки | Взрывная сила во время развертывания устройства |
| Доступ к катетерам | Стабильная управляемость по извилистым путям |
| Управляемые валы катетера | Предсказуемое поведение при изгибе для контроля наконечника |
Поскольку клинические требования различаются в зависимости от процедуры, многие группы разработчиков устройств работают с поставщик медицинских армированных трубок PI который может регулировать плотность оплетки, шаг катушки, толщину стенок и материал оболочки в соответствии с конкретной конструкцией катетера, а не использовать единую фиксированную спецификацию для каждой линейки продуктов.
Особенности проектирования армированных полиимидных трубок по индивидуальному заказу
Выбор правильной конфигурации армированных полиимидных трубок зависит от нескольких взаимодействующих конструктивных переменных. Инженеры обычно оценивают следующие факторы вместе, а не по отдельности, поскольку изменение одной переменной, например плотности оплетки, повлияет на другие, например толщину стенки или гибкость.
- Схема провода: плетеный для сегментов, требующих большого крутящего момента, спиральный для гибких дистальных сегментов
- Материал провода: нержавеющая сталь для жесткости, никель-титан для упругого восстановления
- Выберите количество или шаг: более плотные узоры увеличивают реакцию крутящего момента и прочность на разрыв
- Толщина стенки: более тонкие стенки максимизируют размер просвета, но требуют тщательного баланса армирования
- Материал внешней оболочки: влияет на смазывающую способность, прочность сцепления и общую жесткость вала
- Переходные зоны: постепенное изменение жесткости снижает риск перегиба в местах соединения
Поскольку стержни катетера часто требуют разного механического поведения по всей длине, изготовленная на заказ армированная полиимидная трубка build — это обычная практика, а не единая унифицированная спецификация. Обычно это достигается путем изменения параметров оплетки или катушки по секциям во время производства, а затем соединения сегментов в непрерывный вал.
Обзор производственного процесса
Производство армированных полиимидных трубок обычно следует последовательности, которая начинается с базового полиимидного вкладыша и заканчивается готовой композитной трубкой с оболочкой, готовой к сборке катетера. Хотя конкретные параметры процесса различаются у разных производителей, общий рабочий процесс включает следующие этапы.
Описания этапов
- Формирование вкладыша: полиимидная базовая трубка формируется и отверждается до точного внутреннего и внешнего диаметра
- Плетение или намотка: тонкая проволока накладывается поверх вкладыша с заданным рисунком и шагом
- Оболочка: наносится внешний полимерный слой для герметизации арматуры и сглаживания внешней поверхности
- Склеивание и переходные работы: несколько сегментов соединены для создания переменной жесткости вдоль вала
- Осмотр: Размерные, визуальные и механические проверки подтверждают соответствие трубок проектным спецификациям.
О LINSTANT: партнере-производителе армированных полиимидных трубок
НИНБО LINSTANT ПОЛИМЕРНЫХ МАТЕРИАЛОВ CO., LTD. была основана в 2014 году и с тех пор занимается экструзионной обработкой, нанесением покрытий и технологиями последующей обработки медицинских полимерных трубок. Компания позиционирует себя как мост между поставщиками материалов и производителями устройств, стремясь предоставлять последовательные и эффективные инновации клиентам, работающим над программами катетерных и минимально инвазивных устройств. Как поставщик армированных полиимидных трубок LINSTANT поддерживает экструдированные одно- и многослойные трубки, одно- и многопросветные трубки, одно-, двух- и трехслойные баллонные трубки, спиральные и плетеные армированные оболочки, а также трубки из специальных инженерных материалов, включая PEEK и полиимид.
LINSTANT управляет цехом очистки площадью около 20 000 квадратных метров, который соответствует стандартам GMP, при поддержке 15 импортных экструзионных линий с различными размерами шнеков и возможностью одно-, двух- и трехслойной совместной экструзии, восьми экструзионных линий PEEK, двух линий литья под давлением, около 100 комплектов ткацкого, пружинного и нанесения покрытия оборудования, а также сорока комплектов сварочного и формовочного оборудования.
Снимок компании
| Метрика | Рисунок |
|---|---|
| Выход экструзионных трубок | 20 000 000 per year |
| Плетеный Tube and Sheath Output | 2 000 000 per year |
| Чистая комната | 30 000 квадратных метров, класс ISO-7 и ISO-8 |
| Испытательное и экспериментальное оборудование | 1500 sets |
| Партнеры по устройствам | 600 |
LINSTANT описывает свою миссию как прокладывать путь к материалам и инновациям для немедленного эффекта, стремясь расширить возможности глобальных минимально инвазивных медицинских устройств с помощью китайского опыта. Основные ценности компании сосредоточены на независимых инновациях, стремлении к совершенству, приоритете ответственности и совместном успехе, что делает ее рабочим партнером для команд, оценивающих медицинские армированные полиимидные трубки supplier для развития стержня катетера.
Часто задаваемые вопросы
Вопрос 1. Что такое медицинские армированные полиимидные трубки?
Это композитная трубка катетера, состоящая из тонкого полиимидного вкладыша в сочетании с плетеным или спиральным металлическим армирующим слоем и внешней полимерной оболочкой, используемая для придания стержню катетера прочности, контроля крутящего момента и гибкости.
В2. Для чего используются армированные полиимидные трубы?
В основном он используется для изготовления стержней катетеров, интродьюсеров и устройств доступа, где одновременно требуются тонкие стенки, передача крутящего момента и устойчивость к перегибам.
Вопрос 3. Почему полиимид используется в медицинских трубках?
Полиимид обеспечивает надежный баланс прочности на растяжение, термической стабильности и химической стойкости при очень тонкой стенке, что позволяет инженерам сохранять внешний диаметр катетера небольшим, сохраняя при этом размер просвета.
Вопрос 4. Каковы преимущества армированных полиимидных трубок?
Ключевые преимущества включают улучшенную передачу крутящего момента, более высокую устойчивость к разрывному давлению, лучшую устойчивость к излому на изгибах и способность сохранять профиль с тонкими стенками по сравнению с неармированными трубками.
Вопрос 5. В каких медицинских устройствах используются армированные полиимидные трубки?
Направляющие катетеры, микрокатетеры, интродьюсеры, катетеры доступа и направляющие катетеры — это распространенные категории устройств, в которых используется такая конструкция трубок.
Вопрос 6. Почему в катетерах используются армированные полиимидные трубки?
Для катетеров требуется стержень, который можно проталкивать, скручивать и сгибать через узкие сосудистые пути, а армирующий слой придает тонкой полиимидной основе механическую прочность, необходимую для этих движений.
Вопрос 7. Что такое армированная полиимидная трубка катетера?
В частности, это относится к полиимидным трубкам с плетеным или спиральным армирующим слоем для использования в качестве конструкции стержня катетера или внутри нее.
Вопрос 8. Как армированная трубка улучшает эффективность катетера?
Армирование распределяет механическое напряжение вдоль трубки, улучшая реакцию на крутящий момент, противодействуя перегибам во время навигации и повышая устойчивость к внутреннему давлению во время таких процедур, как введение контраста.
Вопрос 9. Что такое усиленный стержень катетера?
Усиленный стержень катетера — это основная часть катетера, построенная с использованием армированной трубки, в которой часто сочетаются различные варианты оплетки или витков по длине, чтобы сбалансировать возможность проталкивания и дистальную гибкость.
Вопрос 10. Какой материал лучше всего подходит для изготовления катетеров?
Не существует единого лучшего материала для каждого стержня катетера, поскольку выбор зависит от процедуры, но армированный полиимид широко выбирается, когда прочность тонких стенок, контроль крутящего момента и гибкость должны быть сбалансированы вместе.
